20260113 [TIL] 10 - Flowchart



🚩컴퓨팅 사고의 4가지 핵심 요소

1. 분해(Decomposition)

• 복잡한 문제를 작은 단위로 나누기
• "은행 시스템" -> "메뉴 선택" + "입금 처리" + "출금 처리" + ...

2. 패턴 인식(Pattern Recognition)

• 문제들 사이의 공통점과 규칙성 찾기
• 반복되는 구조 발견: "입력 -> 조건 확인 -> 처리 -> 출력" 패턴

3. 추상화(Abstraction)

• 핵심 요소만 추출하고 불필요한 세부사항 제거
• 핵심 로직에만 집중: 구현 세부사항은 제거하고 논리 구조만

4. 알고리즘 사고(Algorithm)

• 문제 해결을 위한 순서가 있는 절차
• 순서가 있는 문제 해결 단계
• 조건과 반복을 체계적으로 처리



---

🚩Flowchart 기본 요소

- 기본 심볼

타원형(Terminal)	시작과 종료
직사각형(Process)	처리 과정
마름모(Decision)	조건 분기점
평행사변형(Input/Output)	입출력
화살표(Arrow)	흐름의 방향



- 작성 원칙

• 위에서 아래로, 왼쪽에서 오른쪽으로 흐름 표시
• 명확한 시작과 종료 지점 표시
• 의사결정 다이아몬드에는 판단 조건을 넣고, 분기선에 YES/NO 표시
• 모든 경로가 종료점에 도달해야 함
• 간결하고 명확한 표현 사용

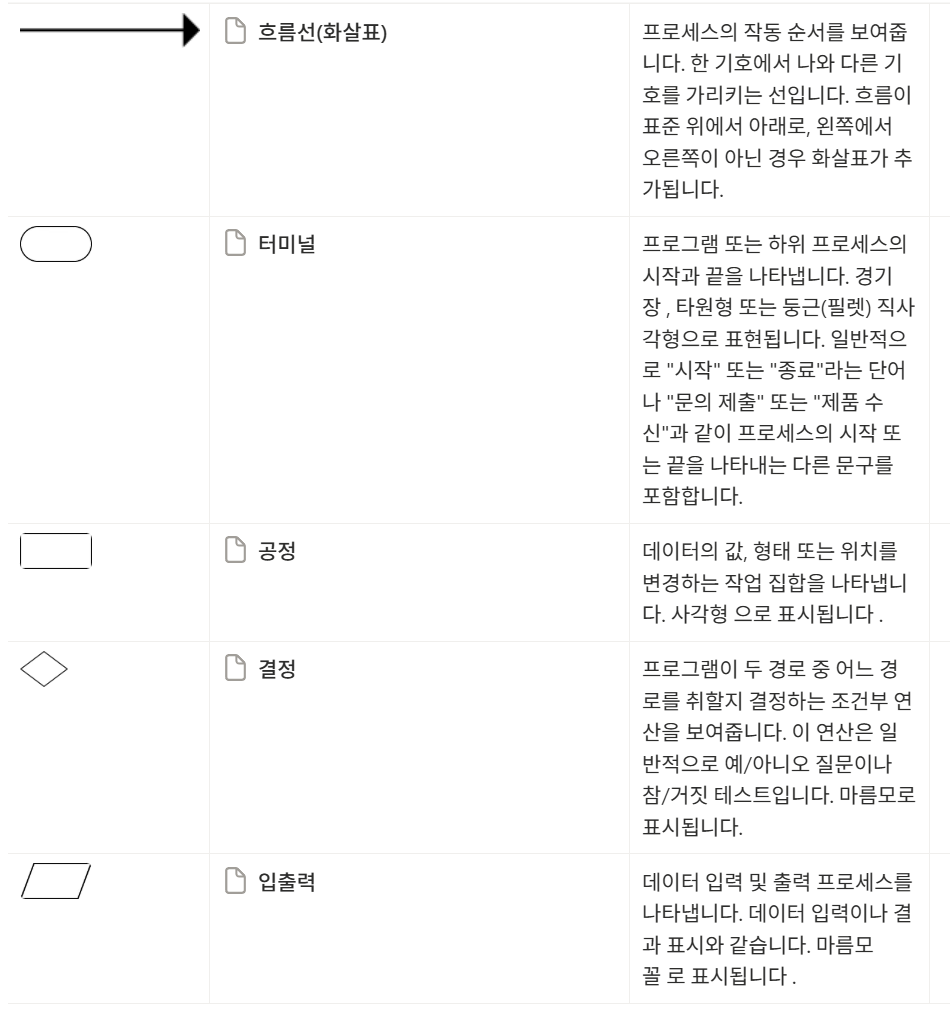

- 공통 기호
